Seht die Signale!
Revolutionary LED | Raspberry Pi
ZUTATEN
- Mini-Steckplatine [55 Löcher]
- 2 Jumper Wires Female to Male
- Widerstand 470Ω, zu finden auch in diesem Widerstands-Kit
ANLEITUNG

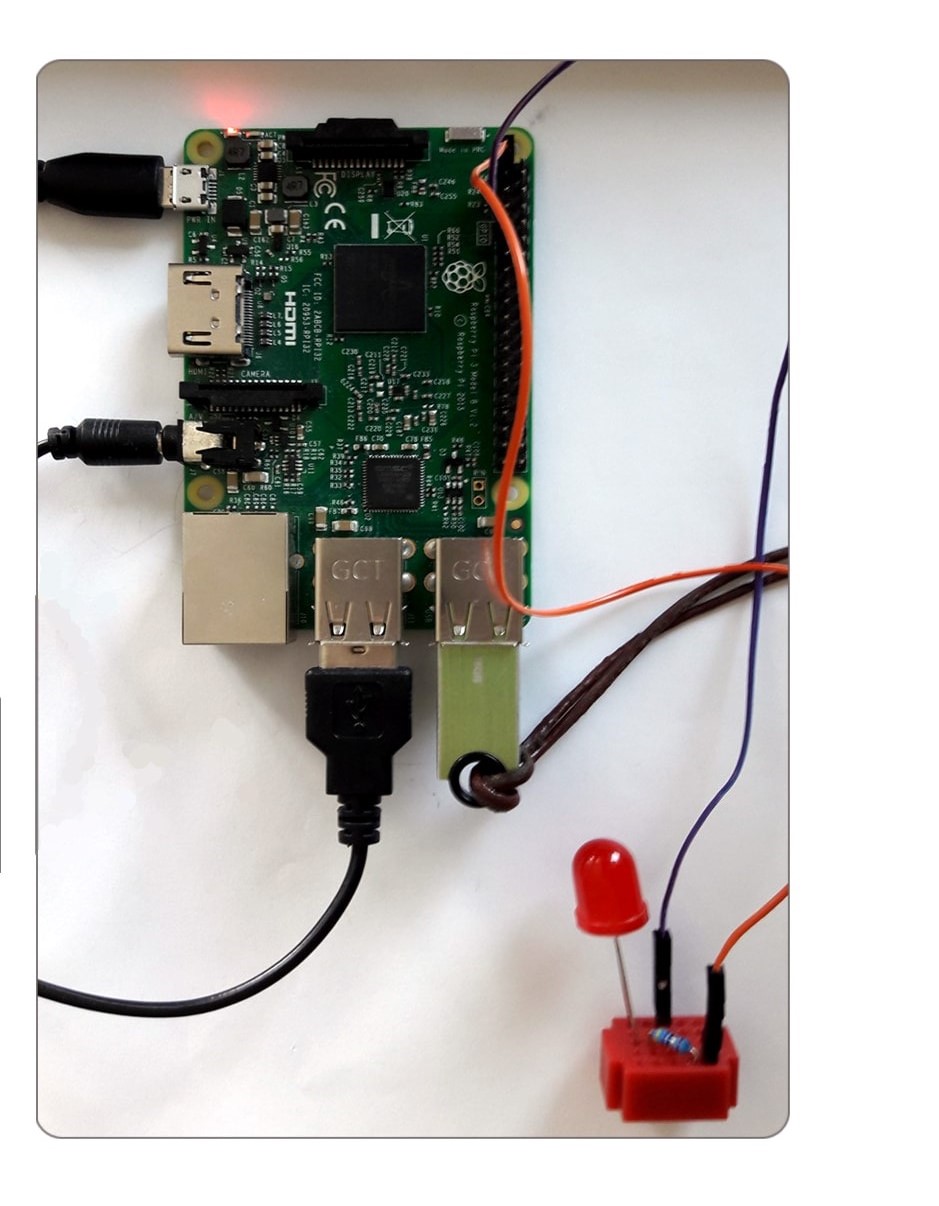

LED mit Vorwiderstand (470 Ω) in der Mini-Steckplatine befestigen, dann Plus- und Minuspol verkabeln
und die Kabel mit dem GND-Pin (–) und Pin 11 (+) (physikalische Nummerierung, GPIO17) am Raspberry Pi verbinden –
schon ist der Schaltkreis fertig!
CODE
Der Code zum Dauerblinken einer roten (!) LED wurde in der Programmiersprache python geschrieben:
# barbara's code zum dauerblinken
import time
import RPi.GPIO as GPIO
# GPIO.BOARD ist ident mit der physikalischen
# Nummerierung am Raspberry Pi
GPIO.setmode(GPIO.BOARD)
# GPIO 17 wird als Output bestimmt
GPIO.setup(17, GPIO.OUT)
# Dauerschleife fuers Blinken
# infinite loop 1 = TRUE
while 1:
# LED aus (=GPIO.LOW)
GPIO.output(17, GPIO.LOW)
# eine Sekunde warten
time.sleep(1)
# LED an (=GPIO.HIGH)
GPIO.output(17, GPIO.HIGH)
# eine Sekunde warten
time.sleep(1)
Happy Coding!
Die roten Funker_innen ;-)
